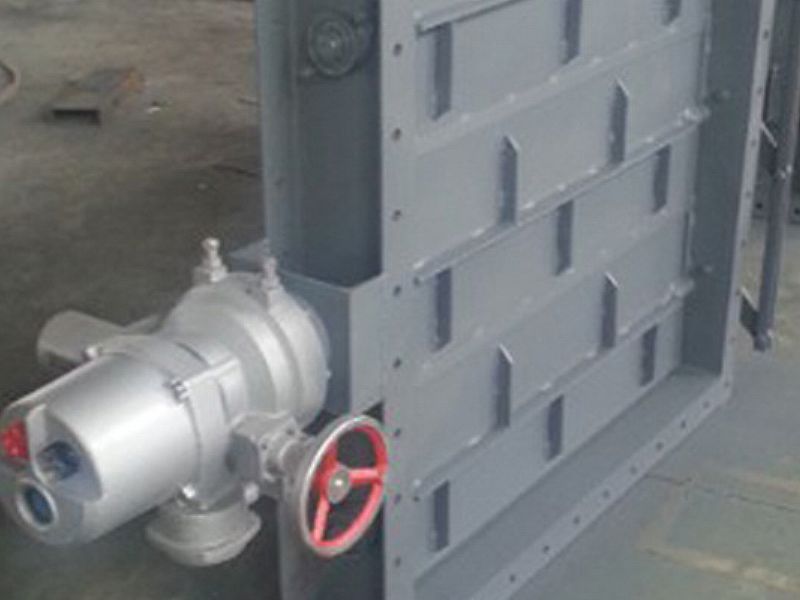

擋板門主要由由框架、葉片、密封片、主軸、軸承、軸封、曲柄連桿機構、執行機構（選購件）等幾部分組成。框架采用鋼板模壓成形、型鋼焊接成形或鑄造成形，葉片采用鋼板模壓成形或鑄造成形，截面流線形葉片確保介質壓損極小。
         其實，擋板門除了主要組成部分外還有配件，煙氣擋板門的具體配件主要有以下部分：

            1）密封填料
            材質為聚四氟乙烯，用于擋板門葉片軸端的密封，防止煙氣泄漏。該填料耐腐蝕，耐磨，自潤滑，摩擦系數小，密封效果好。
            2）加熱器
            分為電加熱器和蒸汽加熱器。采用無極自動調溫節約能耗，使用壽命更長。功率50~300kw。
             3）密封片
            合金鋼密封片經特殊處理后，有很好的機械強度，彈性好，耐腐蝕，其自增強式結構，可長期有效地保證設備的密封性能。也可根據客戶要求尺寸定做。
            4）密封風機及附件
              含電機、安裝座、出口方接圓，膨脹節。Q=800～15000m3/h P=3000～5500Pa。
            5）執行器
            分開關型、調節型。有電動與氣動兩類，開關時間可達10S。N=600～32000N.M。
           6）蝶閥
            具有零泄漏的特點，可防止煙氣倒流，保護密封管道系統不受到腐蝕。DN125~DN450(耐溫/防腐型
            7）限位開關
            采用進口歐姆龍限位開關，有30萬次以上的使用壽命，運行穩定。其擺桿長度及方向可調節。
               8）帶座軸承
           采用國產優質帶方座外球面調心球軸承，用于煙氣擋板門葉片驅動軸，在一定的角度范圍內自動調心，轉動靈活，使用壽命長，便于更換維護。
